一、液位傳感器的分類：
液位傳感器（靜壓液位計／液位變送器／液位傳感器／水位傳感器）是一種測量液位的壓力傳感器．靜壓投入式液位變送器（液位計）是基于所測液體靜壓與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA／１～５ＶＤＣ）。
二、液位傳感器介紹：
分為兩類：一類為接觸式，包括單法蘭靜壓/雙法蘭差壓液位變送器，浮球式液位變送器，磁性液位變送器，投入式液位變送器，電動內浮球液位變送器，電動浮筒液位變送器，電容式液位變送器，磁致伸縮液位變送器，侍服液位變送器等。第二類為非接觸式，分為超聲波液位變送器，雷達液位變送器等。
靜壓投入式液位變送器（液位計）適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。
利用流體靜力學原理測量液位，是壓力傳感器的一項重要應用。采用特種的中間帶有通氣導管的電纜及專門的密封技術，既保證了傳感器的水密性，又使得參考壓力腔與環境壓力相通，從而保證了測量的高精度和高穩定性。
是針對化工工業中強腐蝕性的酸性液體而特制，殼體采用聚四氟乙烯材料制成，采用特種氟膠電纜及專門的密封技術進行電氣連接，既保證了傳感器的水密性、耐腐蝕性，又使得參考壓力腔與環境壓力相通，從而保證了測量的高精度和高穩定性。
三、單純的液位傳感器、物料水平位的檢測傳感器

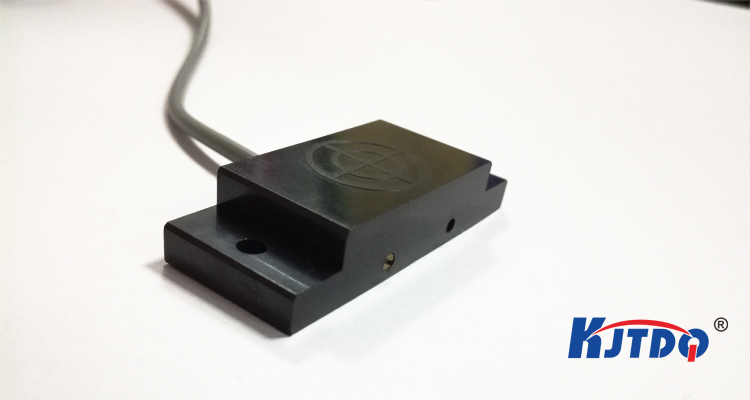

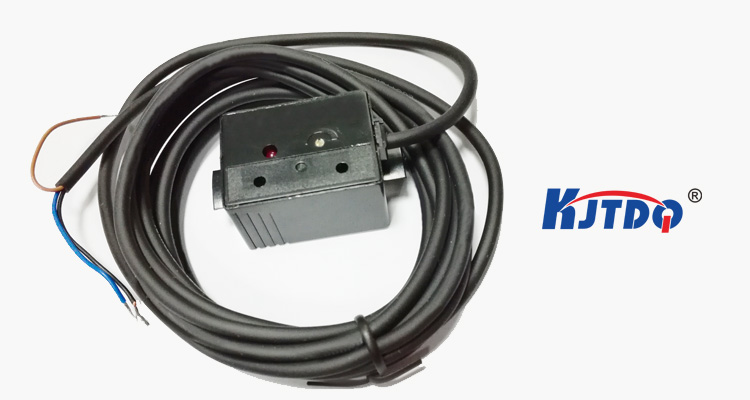

有時候，我們需要的只是檢測出液位的水平高度（如：水池儲水的是否滿水控制抽水裝置、物料容器用料料位決定是否添加等。），此類傳感器可使用的傳感器比較多，常見的有電容式的接近開關。
電容式物位計傳感器原理：
電容式物位計的電容檢測元件是根據圓筒形電容器原理進行工作的，電容器由兩個絕緣的同軸圓柱極板內電極和外電極組成，在兩筒之間充以介電常數為e的電解質時，兩圓筒間的電容量為C=2∏eL/lnD/d，式中L為兩筒相互重合部分的長度；D為外筒電極的直徑；d為內筒電極的直徑；e為中間介質的電介常數。在實際測量中D、d、e是基本不變的，故測得C即可知道液位的高低。
電容式物位計由電容式物位傳感器和檢測電容的線路組成。其基本工作原理是電容式物位傳感器把物位轉換為電容量的變化，然后再用測量電容量的方法求知物位數值。
電容式物位傳感器是根據圓筒電容器原理進行工作的。其結構如同2個長度為L 、半徑分別為R和r的圓筒型金屬導體，中間隔以絕緣物質，當中間所充介質是介電常數為ε1的氣體時，兩圓筒的電容量為：
C1 = 2πε1L/R(㏑ R/r) (1) 如果電極的一部分被介電常數為ε2的液體（非導電性的）浸沒時，則會有電容量的增量△C 產生（因ε2>ε1），此時兩極間的電容量C=C1+△C。假如電極被浸沒長度為l，則電容增量為：
△C = 2π(ε2 - ε1)ι / (㏑ R/r) （2）
當ε2、ε1、R、r不變時，電容量增量△C與電極浸沒的長度l 成正比，因此測出電容增量數值便可知道液位高度。
如果被測介質為導電性液體時，電極要用絕緣物（如聚乙烯）覆蓋作為中間介質，而液體和外圓筒一起作為外電極。假設中間介質的介電常數為ε3，電極被浸沒長度為l，則此時電容器所具有的電容量為：
C = 2πε3ι/ (㏑ R/r) （3）
其中：R 和r 分別為絕緣覆蓋層外半徑和內電極外半徑。由于ε3 為常數，所以C 與l 成正比。
電容式物位計傳感器應用行業：
E H電容式物位計是根據輸出電容與液位的關系制成的物位測量儀表。E H電容儀表用于液位或固體料位的連續量或限位測量。適用于電力、冶金、化工、食品、釀造、制藥、污水處理、鍋爐汽包等工業場合。
|
