電流互感器的二次參數包括變比和準確度級。
變比：表示一次電流與二次側電流的比值，是繼電保護整定計算及計量專業的重要參數。變比的選擇，首先應考慮額定工況下測量?jī)x表的指示精度和滿足保護裝置額定輸入電流及工作精度的要求。例如，當保護裝置的額定輸入電流為5A時，在正常工況下，測量級的電流互感器二次輸出電流應在1~4.5A之間比較合理。如果太小，（如小于0.5A）就不合理了。保護級的電流互感器，由于要保證在系統故障時不飽和，一般變比要大于測量級的電流互感器變比。注意，電流互感器一次繞組，串聯變比不變?nèi)萘吭龃笠槐�；并�?lián)變比增大一倍，容量不變。二次繞組，串聯變比不變，容量增大一倍；并聯變比減小一半，容量不變。
準確度級：目前，國內采用的電流互感器的準確度級有六個：0.1、0.2、0.5、1、3、5級。按照計量、測量類和保護類兩類討論，計量測量類需要運行時精確測量，滿足正常負荷下測量要求，保護類在故障態時進行保護，滿足極限情況下的要求。 計量、測量準確等級：0.1、0.2、0.5等。如0.5級表示在額定工況下，電流互感器的傳遞誤差不大于0.5%。 保護準確等級：一般采用P級，例如，5P20，表示20倍額定電流下誤差是5%，所以保護級雖然精度不如計量測量級，但具有很強的抗飽和能力。所以CT的繞組不能使用錯誤，否則容易出現飽和現象，對于繼電保護部分將出現誤動或拒動（縱差保護容易誤動，因?yàn)闄z測差流過大。后備保護由于采集數值過小又會出現拒動的情況）。

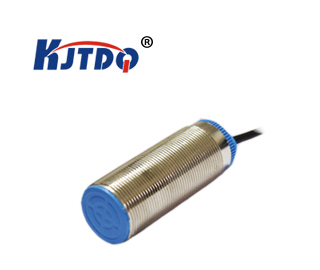

以上內容就是我們?yōu)槟暮?jiǎn)單介紹，如果您想了解更多這方面的知識，或者了解接近傳感器的型號，歡迎您撥打電話025-66075066聯系我們，我們將竭誠為您服務。 |
